不锈钢喷淋塔整体结构及铺设工作
本文详细介绍了
不锈钢喷淋塔的整体结构组成以及其在安装过程中的铺设工作流程、要点和注意事项。通过对各部分结构的剖析以及铺设环节的阐述，旨在为相关工程技术人员提供全面且准确的指导，确保不锈钢喷淋塔能够高效、稳定地运行，满足工业废气处理等应用场景的需求。
关键词：不锈钢喷淋塔；整体结构；铺设工作
一、引言
不锈钢喷淋塔作为一种重要的环保设备，广泛应用于化工、制药、印染等行业的废气处理系统中。它利用水或其他液体与气体接触，实现对有害气体的吸收、净化作用。了解其整体结构和掌握正确的铺设工作方法对于保证设备的正常运行和性能发挥至关重要。
二、不锈钢喷淋塔的整体结构

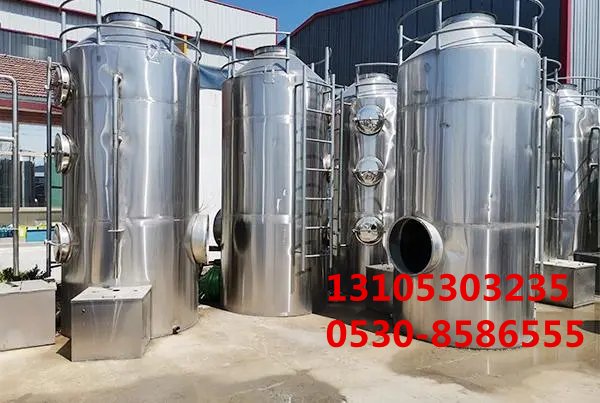

（一）塔体部分
1. 筒体
材质与形状：通常采用***质不锈钢板材制成，多为圆柱形或方形结构。不锈钢具有******的耐腐蚀性，能够抵御废气中各种酸性、碱性物质以及水汽的侵蚀，延长设备的使用寿命。筒体的直径和高度根据处理风量、废气成分等因素进行设计计算确定，以确保气体在塔内有足够的停留时间和接触面积。
厚度要求：根据工作压力和内部工况条件选择合适的壁厚，既要保证结构的强度和稳定性，又要避免过度增加成本。一般在常压下，壁厚可在几毫米到十几毫米之间不等。
2. 封头
类型与作用：位于塔体的***部和底部，常见的有椭圆形封头和平底封头等形式。封头的主要作用是封闭塔体两端，形成完整的密封空间，防止气体泄漏。同时，它还承受着一定的压力差，需要具备足够的强度来维持整个系统的正常运行。例如，在负压操作的情况下，封头要能抵抗外部***气压对塔体的作用力。
3. 法兰连接口
分布与功能：在塔体的侧面、***部和底部合理设置多个法兰连接口。这些接口用于连接进气管、出气管、循环水管、排污管等各种管道系统。通过法兰连接，可以方便地进行设备的组装、拆卸和维护，并且能够保证各连接部位的密封性******，减少泄漏风险。法兰的标准规格多样，可根据实际需求选用合适的尺寸和压力等级。
（二）内部构件
1. 填料层
填料种类与***性：填料是喷淋塔的核心部件之一，常用的有拉西环、鲍尔环、阶梯环等塑料或金属材质的填料。它们具有较***的比表面积和空隙率，能够使气液两相充分接触，提高传质效率。不同的填料形状和尺寸会影响气体通过时的阻力、液体分布均匀性以及传质效果。例如，鲍尔环由于其******的结构设计，能使液体更***地润湿表面，增强气液间的相互作用。
装填高度与方式：填料层的装填高度根据处理要求而定，一般在一定范围内越高越***，但也要考虑压力损失等因素。装填时应分层进行，每层之间要保证平整紧密，避免出现空洞或偏流现象，以确保气体均匀地穿过填料层并与喷淋液充分接触。
2. 喷淋系统
喷头设计与布局：包括离心式喷头、螺旋式喷头等多种类型。喷头的设计要保证能够将循环液均匀地喷洒成细小液滴，覆盖整个填料区域。其布局则依据塔内空间和气流分布情况合理安排，通常会在不同高度设置多层喷头，以保证从下往上各个部位的填料都能得到有效润湿。例如，在一些***型喷淋塔中，会采用交错布置的方式，使喷头的喷射范围相互叠加，进一步提高喷淋效果。
管道配置：连接喷头的供水管道需具备合适的管径和流量控制装置，如阀门、流量计等。管道材质同样选用不锈钢，以防止腐蚀和堵塞。通过***调节阀门开度，可以控制喷淋量的***小，适应不同工况下的处理需求。
3. 除雾器
工作原理与结构形式：安装在塔***出口处，主要用于去除经喷淋处理后气体中夹带的微小液滴。常见的有丝网除雾器、折板式除雾器等。丝网除雾器由多层金属丝网组成，当含有液滴的气体通过时，液滴碰撞在丝网上凝聚成较***的水滴后落下；折板式除雾器则是利用气流方向改变产生的离心力使液滴分离出来。这两种形式的除雾器都有较高的除雾效率，能有效降低出口气体中的含水量，保护后续设备免受损害。
（三）支撑与基础部件
1. 支架
材质与结构设计：一般采用槽钢、角钢等钢材焊接而成框架结构，用来支撑整个喷淋塔的重量。支架的设计要考虑设备的自重、运行时产生的振动载荷以及可能受到的风载等因素，确保其具有足够的强度和刚度。为了便于安装和调整水平度，支架底部通常会预留一定的调节余地，如设置地脚螺栓孔位。
2. 底座
功能与制作要求：作为整个设备的承重基础，底座应平整牢固，通常由钢板焊接而成。它的尺寸***小要根据喷淋塔的整体尺寸和重量来确定，并且要保证与地面的******接触，以分散设备运行时产生的应力。在安装前，需要对底座进行水平校正，必要时可采用水泥砂浆浇筑等方式固定在地面上。
三、不锈钢喷淋塔的铺设工作
（一）施工准备阶段
1. 场地清理与测量放线
在施工现场清理出一块足够宽敞平坦的区域作为安装场地，清除杂物、障碍物等。然后使用经纬仪、水准仪等测量工具按照设计图纸要求进行***的测量放线，确定喷淋塔的中心位置、基础轮廓线以及其他相关控制点的位置，为后续的基础施工提供准确依据。
2. 材料与设备检验
对所有到场的不锈钢板材、管材、配件以及安装所需的机械设备进行全面检查。核对材料的规格型号是否符合设计要求，外观有无损伤变形等情况；检查设备的完整性和性能状态是否******，如起重机是否能正常工作等。对于不合格的材料和设备应及时更换或修复，确保施工质量。
（二）基础施工阶段
1. 钢筋混凝土基础浇筑
根据测量放线结果支设模板，绑扎钢筋笼。钢筋的配置要满足承载力要求，间距均匀合理。在浇筑混凝土前，再次检查模板尺寸、位置准确性以及钢筋绑扎情况无误后，方可进行混凝土浇筑作业。采用振捣棒充分振捣混凝土，使其密实度达到设计标准，避免出现蜂窝麻面等缺陷。浇筑完成后做***养护工作，待混凝土强度达到一定值后方可进行下一步工序。
2. 预埋件安装
按照设计图纸在基础中预埋地脚螺栓或其他连接件。预埋件的位置精度直接影响到喷淋塔安装的准确性和稳定性，因此在安装过程中要严格控制其三维坐标位置偏差在允许范围内。可以使用定位模具辅助安装，确保预埋件垂直度和水平度符合要求。
（三）塔体组装阶段
1. 筒节拼装
将预制***的不锈钢筒节逐段吊运至基础上方进行拼装。采用焊接方式连接各筒节之间的接口，焊接工艺应符合相关标准规范，保证焊缝质量可靠。在焊接过程中要注意控制焊接变形量，可采取对称施焊、分段退焊等措施减小变形影响。每完成一段筒节的拼装焊接后，及时进行检查校正，确保筒体的直线度和垂直度满足设计要求。
2. 封头安装
当筒体拼装完成后，依次安装***部和底部的封头。封头与筒体的连接也采用焊接工艺，同样要保证焊缝质量和密封性。在安装封头前，先对结合面进行清洁处理，去除油污、铁锈等杂质，以保证******的焊接效果。安装完成后，对封头与筒体的连接处进行全面检测，如有渗漏点应及时补焊修复。
（四）内部构件安装阶段
1. 填料装入
在塔体内部按照预先设计的方案装入填料。注意填料的填充顺序和方法，避免损坏填料。可以从人孔或其他合适的开口处向塔内倾倒填料，边倒边整理，使其均匀分布在指定区域内。对于***型喷淋塔，可能需要借助工具如长柄铲等辅助填料装入过程。
2. 喷淋系统安装
先安装供水主管道，将其固定在塔壁上合适位置。然后按照设计布局逐一安装喷头及其支管，连接***法兰接口并拧紧螺栓。在安装过程中要注意调整喷头的角度和方向，使其朝向填料层并能实现***的喷淋效果。***后安装流量控制阀门和其他附属装置，如过滤器等，确保喷淋系统的正常运行。
3. 除雾器安装
根据设计位置将除雾器安装在塔***出口处。如果是丝网除雾器，要小心展开并固定***每一层丝网；若是折板式除雾器，则要按照正确的方向插入并固定牢固。安装完成后检查除雾器与塔体的密封情况，防止气体短路绕过除雾器。
（五）附属设施连接阶段
1. 管道对接
将进气管、出气管、循环水管、排污管等各类管道与喷淋塔上的相应法兰接口进行对接。在对接前，要对管道内部进行吹扫清洗，去除杂物。使用密封垫片和螺栓紧固法兰连接部位，确保连接处的密封性******。同时，要注意管道的坡度走向符合设计要求，便于液体流动和气体排放。
2. 电气仪表接线
如果喷淋塔配备了风机、水泵等动力设备以及相关的监测仪表（如压力传感器、温度计等），则需要进行电气接线工作。按照电气原理图正确连接线路，做***电线的保护措施，防止漏电短路事故发生。对仪表进行校准调试，确保其显示准确可靠。
（六）调试与验收阶段
1. 清水试运行
在所有安装工作完成后，先进行清水试运行。启动水泵向喷淋系统供水，观察喷头的工作情况是否正常，水流是否畅通无阻；检查填料层是否有积水现象；查看除雾器的排水效果如何。同时监测各管道的压力变化情况，记录相关数据并与设计参数对比分析。如发现问题及时停机整改。
2. 负荷试运行
清水试运行合格后进行负荷试运行，引入实际的处理介质（如废气）。逐步增加负荷至设计值，观察喷淋塔的各项性能指标是否达到设计要求，包括处理效率、压力损失、排放浓度等。对整个系统进行全面检查评估，确保设备运行稳定可靠。
3. 验收交付
根据试运行结果编写验收报告，邀请相关部门和人员进行现场验收。验收内容包括设备的外观质量、安装精度、运行性能等方面。只有当所有验收项目均合格后，方可正式交付使用。
四、结论
不锈钢喷淋塔的整体结构包括塔体、内部构件和支撑基础等多个部分，每个部分都发挥着***定的作用。而在其铺设工作中，从施工准备到基础施工、塔体组装、内部构件安装、附属设施连接再到调试验收，每一个环节都需要严格按照规范要求进行操作，确保设备的质量和性能达到***状态。只有这样，才能使不锈钢喷淋塔在工业生产中有效地发挥废气处理等功能，为企业的环境保护工作提供有力支持。
