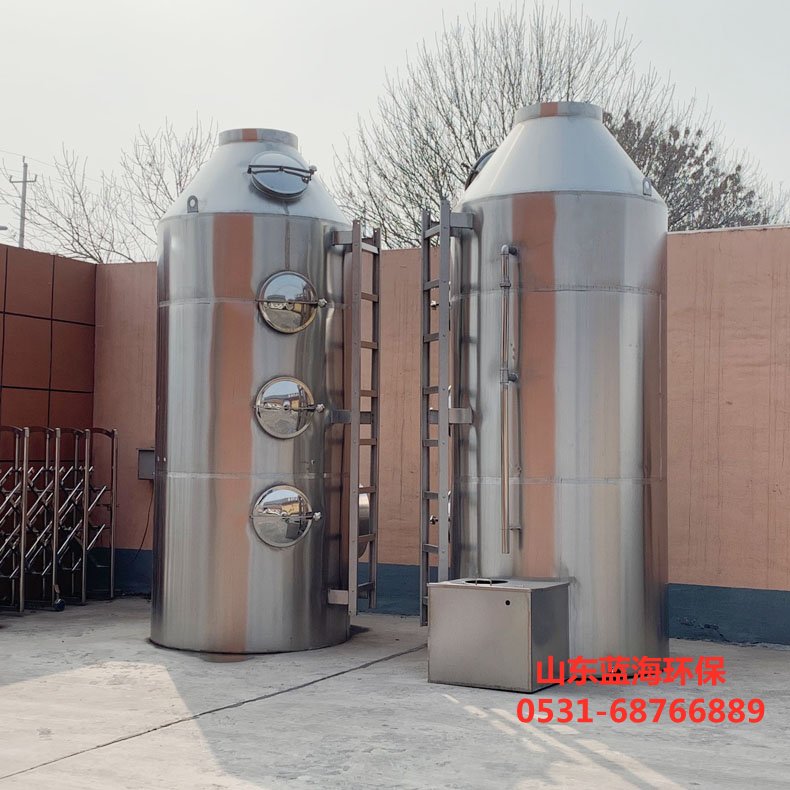

不锈钢喷淋塔设计的塔型选择原则



不锈钢喷淋塔型选择原则:选择***的不锈钢喷淋塔型，需要通过调查研究了解使用条件，选择合理的、***性较***的塔型。一般来说，同时满足生产任务要求的不锈钢喷淋塔类型有很多种，但要从经济角度、生产经验和具体条件综合考虑。选择时的一些考虑如下:



与物理***性相关的因素。



(1)物流系统易产生泡沫，应采用填料塔。因为在板式塔中容易造成严重的夹带，影响分离效率。



(2)对于有悬浮物和残渣的物料，或容易结垢的物料，应采用***孔径筛板塔、十字形浮阀和泡罩塔。填料塔会堵塞，难以清洗。



(3)高粘度物料应采用填料塔。板式塔内气泡传质差。



(4)具有腐蚀性的介质应采用填料塔，因为它应由耐腐蚀材料制成，或者是板式塔中结构简单的非溢流筛板塔。



(5)处理过程中放热或放热的系统应采用板式塔。当然，填料也可以布置在塔或段中，冷却器可以布置在塔(段)之间，但结构复杂。



与操作条件相关的因素。



(1)传质速率受气相控制，应采用填料塔，因为气相在填料塔内是湍流的，液相分散成膜流。如果传质速率由液相控制，则应使用板式塔，因为液相在板式塔中是湍流的，气相分散成气泡。

(2)当处理系统液气比低(L/V)时，应采用板式塔。



(3)当需要操作灵活性时，应采用浮阀塔和泡罩塔。填料塔和无溢流筛板塔弹性小。



(4)伴随化学反应的吸收过程采用板式塔。由于液体在板式塔中停留时间较长，反应更容易控制，有利于吸收过程。



(5)气相处理量***的系统应采用板式塔，而填料塔适用于气相处理量小的系统。一般当塔径小于φ 800 mm时，应采用填料塔。



以下是不锈钢喷淋塔设计中的一些关键考虑，主要包括:



1.空塔流速。



喷雾除尘器的风速越小，吸收效率越***，一般为1.0 ~ 1.5m/s。



2.填料层的厚度。



错流模拟填料洗涤器中，两个筛网夹住的填料层厚度***于0.6m，小于1.8m



喷淋段:从喷淋层到进气管上口，气液接触传质发生在该段，是塔的主体段。氟化氢的传质可以在此过程中完成。然而，在实践中，由于喷雾液体的雾化和气体在主体部分的分布，该部分的长度仍然是一个主要因素。认为在这一段，塔的横截面喷有液滴，自由面******减小，所以实际气流速度要快得多，所以接触时间不能根据空塔的速度来计算。



脱水(除雾)段:喷嘴上方部分为脱水段，利用自重使***液滴下落，内部安装除雾器去除小液滴，使气液更***分离。塔高没有统一的计算方法，一般选用直径。高径比(H/D)在4~7之间，喷雾段占总高度的1/2以上。



不锈钢喷淋塔湍流塔气体净化器，填料层可上浮。塔内填充聚乙烯、聚丙烯、发泡聚苯乙烯或多孔橡胶制成的轻质空心(或实心)球作为填料，球的密度应小于洗涤液的密度。在气流速度的作用下，塔内颗粒在湍流中不断运动，尘粒被湍流泡沫层中的喷气补尘体捕获。
