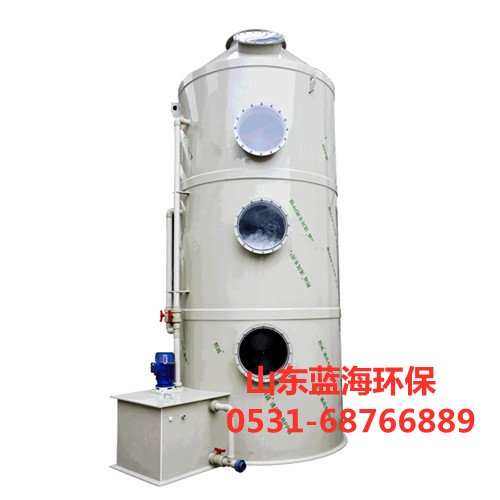

喷淋塔产品结构



喷淋塔内填料层作为气液两相间触摸构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方设备填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔***经液体散布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体散布设备散布后，与液体呈逆流接连经过填料层的空隙，在填料表面上，气液两相密切触摸进行传质。 当液体沿填料层向下流动时，有时会呈现壁流现象，壁流效应形成气液两相在填料层中散布不均，从而使传质功率下降。因而，喷淋塔内的填料层分为两段，中间设置再散布设备，经重新散布后喷淋到下层填料上。
