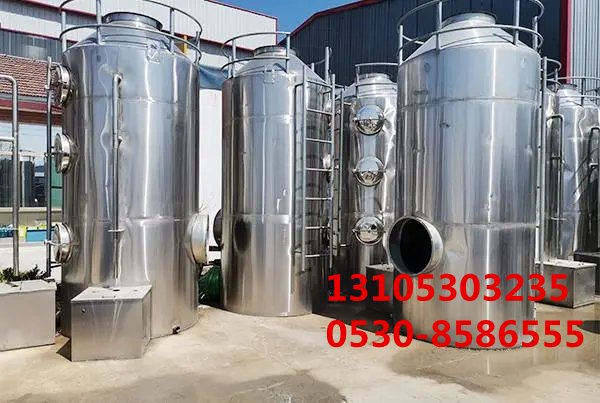

不锈钢喷淋塔焊接步骤及薄弱点解析



在工业废气处理系统中，不锈钢喷淋塔作为关键设备，其焊接质量直接影响设备的密封性、耐腐蚀性和整体强度。本文将系统介绍不锈钢喷淋塔的焊接流程，并深入分析常见薄弱焊接的形成原因，为高质量焊接提供技术参考。



一、不锈钢喷淋塔标准焊接流程

焊前准备阶段

材料预处理：采用机械抛光配合丙酮清洗，彻底清除母材表面氧化层（Ra≤0.8μm）和油污

坡口设计：V型坡口角度60±5°，钝边高度1.5-2mm，间隙2-3mm

防护措施：作业环境湿度控制在60%以下，风速≤2m/s，使用氩气纯度≥99.99%



定位组对工艺

错边量控制：筒体对接错边量≤板厚的10%且不***于1.5mm

工装夹具：采用铜质衬垫配合液压撑圆机，确保筒节椭圆度≤D/1000（D为直径）

定位焊：间距150-200mm，焊缝长度30-50mm，采用与正式焊接相同参数



核心焊接工艺

底层焊接：钨极直径Φ2.4mm，喷嘴孔径8-10mm，送丝速度120-150cm/min

电流电压：脉冲电流80-120A（峰值），基值电流30-50A，电弧电压10-14V

层间温度：多层多道焊时严格控制层间温度≤100℃

保护气体：根部保护采用背氩保护，流量5-8L/min



焊后处理规范

焊缝清理：角向磨光机配陶瓷切片打磨余高，过渡区圆滑度R≥3mm

酸洗钝化：使用硝酸氢氟酸混合液（HNO3:HF=3:1），处理时间20-30分钟

无损检测：100%PT检测（JB/T 4730），Ⅰ级合格；重要焊缝增加RT检测Ⅱ级合格

二、薄弱焊接成因深度剖析

热裂纹形成机理

晶界液化：当焊接熔池冷却速率低于50℃/s时，晶界低熔点共晶物（如Fe-Cr-C三元共晶）液化

拘束应力：结构刚性过***导致收缩应力超过材料断裂强度（304不锈钢断裂应变约40%）

预防措施：选用超低碳焊材（如ER308L），控制Mn/S比＞20，采用小线能量（＜15kJ/cm）



未熔合缺陷分析

等离子弧飘移：当电弧长度超过喷嘴孔径3倍时，等离子弧稳定性下降30%以上

侧壁熔合不***：直流正接时阴极雾化作用减弱，建议改用交流焊接或添加氦气（He≥30%）

工艺***化：摆动频率控制在30-50次/分，两侧停留时间占周期30%以上



腐蚀失效模式

选择性腐蚀：在Cl⁻浓度＞50ppm环境中，焊接接头***先发生Cr贫化（Cr含量可降至10%以下）

电化学腐蚀：异种材料焊接形成的电偶腐蚀（电位差可达0.3V）

解决方案：采用双相钢焊材（如ER2209），焊缝铁素体数控制在30-60 FN



残余应力控制

振动时效：激振器频率调至共振峰80%处，持续处理15-20分钟

超声冲击：使用20kHz超声波冲击枪，处理后表面压应力可达-300MPa

热输入***化：采用CMT冷金属过渡技术，热输入降低60%以上



三、质量控制关键点

建立焊接质量矩阵控制体系，重点监测：

焊缝颜色：银白/金黄色为佳（ASTM A276标准）

微观组织：奥氏体晶粒度≥5级（ASTM E112）

耐蚀性能：CuSO4试验（GB/T 4334）无晶间腐蚀倾向



通过严格执行标准化焊接流程，结合数字化焊接监控系统（实时采集电流、电压、热输入数据），可将焊接一次合格率提升至99%以上。对于***殊工况下的焊接，建议进行工艺评定试验（PQR），确保焊接接头性能满足NACE MR0175等抗腐蚀标准要求。
