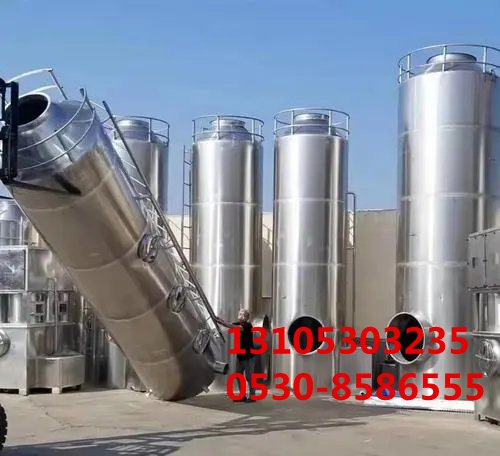

不锈钢喷淋塔的制造要求有多严格



在工业废气处理、化工生产以及环保工程中，不锈钢喷淋塔作为关键设备之一，其性能直接关系到系统运行的效率、安全性和耐久性。由于应用场景通常涉及高温、高压、腐蚀性介质等复杂工况，不锈钢喷淋塔的制造过程必须遵循极其严格的标准和规范。以下从材料选择、设计标准、加工工艺、焊接技术、质量检测等多个维度，详细解析其制造要求的严格性。



一、材料选择：耐腐蚀与高强度的双重考验



不锈钢材质等级

   喷淋塔的材料需根据使用环境（如酸碱浓度、温度、压力等）选择对应的不锈钢牌号。例如：

   304不锈钢：适用于一般腐蚀性环境，如低浓度酸雾处理；

   316L不锈钢：含钼元素，抗氯化物腐蚀能力更强，常用于海洋环境或含盐雾工况；

   双相不锈钢（如2205）：兼具高强度和耐腐蚀性，适用于高压力或极端腐蚀环境。



   材料需提供原厂质保书，并通过光谱分析、拉伸试验等验证其化学成分和机械性能。



材料表面处理

   原材料在加工前需进行抛光、酸洗或钝化处理，以消除表面氧化层或杂质，确保后续焊接和防腐性能达标。

二、设计标准：精准匹配工况需求



结构设计

   塔体厚度：根据工作压力计算筒体厚度，例如直径2米的塔体在0.1MPa压力下，壁厚需达到8-10mm；

   喷淋系统：喷嘴布局需通过流体力学模拟（CFD），确保气液接触均匀，避免短路或盲区；

   支撑结构：***型喷淋塔需设计加强筋或裙座，抗风载、抗震等级需符合GB 50009《建筑结构荷载规范》。



密封性要求

   法兰连接处需采用耐高温、耐腐蚀的垫片（如石墨缠绕垫），螺栓预紧力需按HG/T 20592标准分级施加。



三、加工工艺：毫米级精度控制



切割与成型

   筒体卷板拼接时，错边量不得超过壁厚的10%；

   激光切割开孔位置公差需控制在±0.5mm以内，确保喷淋管与塔体同心度。



内件安装

   填料层支撑格栅的水平偏差≤3mm/m；

   除雾器模块间缝隙需用密封胶填充，防止气流泄漏。



四、焊接技术：零缺陷焊缝标准



焊接工艺评定

   根据NB/T 47014要求，对不锈钢母材进行焊接工艺试验，确定电流、电压、保护气体配比（如Ar+2%O₂）等参数。



焊工资质

   焊工需持有TSG Z6002认证，且仅允许从事对应不锈钢类别的焊接作业。



焊缝检验

   100%无损检测：环缝采用X射线探伤（RTⅡ级合格），纵缝***先选择超声波探伤（UTⅠ级）；

   渗透检测（PT）：角焊缝表面不得有任何线性显示缺陷。



五、质量检测：全流程闭环管理



压力试验

   塔体制成后需进行水压试验（压力=设计压力×1.5倍，保压30分钟无渗漏）或气密性试验（氨检漏法，泄漏率≤0.5%/h）。



防腐涂层检测

   若内部需涂覆环氧酚醛漆，需通过电火花针孔检测（电压≥3kV），每平方米漏电点数不超过2个。



出厂验收文件

   包含材料报告、焊接记录、NDT报告、压力试验证明等，符合ASME BPVC或GB 150《钢制压力容器》要求。



六、***殊场景下的附加要求



食品/医药行业

   需符合GMP标准，内表面粗糙度Ra≤0.8μm，所有焊缝磨平处理，避免细菌滋生。



高温烟气处理

   需设置热膨胀补偿装置（如波纹管），并选用耐高温填料（如PPL材质耐受150℃）。



结语



不锈钢喷淋塔的制造是融合材料科学、机械设计与精密加工的系统性工程。从选材到出厂的每个环节均需遵循严苛的技术规范，任何微小误差都可能导致设备腐蚀泄漏、系统效率下降甚至安全事故。制造商需具备完善的质量管理体系（如ISO 9001）、***种设备制造许可证（TSG 21）以及丰富的项目经验，才能满足现代工业对环保设备的高标准需求。对于用户而言，选择具备完整资质和案例的供应商，同样是保障设备长期稳定运行的关键。
